Giàn giáo chữ H

Giàn giáo chữ H với ưu điểm là khả năng chịu tải tốt, có tính linh hoạt dễ dàng lắp đặt hay tháo dỡ nên từ lâu đã là trở thành hệ thống giàn giáo được sử dụng phổ biến nhất trong những công trình xây dựng. Hãy cùng tìm hiểu chi tiết thông tin về giàn giáo chữ H và cùng tham khảo qua các mẫu giàn giáo do Tân An Phát cung cấp ngay dưới đây.

1. Giàn giáo chữ H là gì?

Giàn giáo chữ H (hay còn gọi là giàn giáo khung) là một loại giàn giáo gồm có 2 khung và 2 chéo tạo thành một kết cấu vững chắc có tạo hình giống chữ "H". Khung và chéo cũng có nhiều kích thước và màu sắc khác nhau, phục vụ riêng cho nhu cầu của mỗi công trình.

2 khung giàn giáo được làm bằng ống sắt mạ kẽm phi 42 và phi 27, tạo nên một sự cứng cáp và an toàn cho công nhân khi làm việc ở trên cao. 2 thanh chéo giàn giáo hay còn gọi là giằng chéo, chúng có nhiệm vụ cố định 2 khung giàn giáo, tránh xảy ra tình trạng rung lắc khi làm việc.

Cấu tạo giàn giáo chữ H

2. Cấu tạo và kích thước của giàn giáo chữ H

Giàn giáo chữ H được sử dụng rất phổ biến và hầu như ai trong chúng ta cũng đã từng nhìn thấy hoặc trực tiếp tiếp xúc với loại giàn giáo này, tuy nhiên không phải ai cũng biết được những thông số về cấu tạo và kích thước của dàn giáo chữ H. Hãy cùng Tân An Phát tìm hiểu chi tiết ngay sau đây.

2.1 Cấu tạo của giàn giáo chữ H

Cấu tạo của giàn giáo chữ H (Cấu tạo của giàn giáo khung) bao gồm đầy đủ của một bộ giàn giáo chữ H hoàn chỉnh gồm có 2 bộ phận chính: Khung giàn giáo và giằng chéo. Ngoài ra còn có thêm phụ kiện giàn giáo.

2.1.1 Khung giàn giáo

Khung giàn giáo được coi là bộ phận quan trọng nhất, chịu trách nhiệm nâng đỡ toàn bộ công trình. Khung vững thì hệ giàn giáo mới chắc chắn và đảm bảo độ an toàn cho công nhân khi thi công công trình.

2.1.2 Giằng chéo

Giằng chéo là bộ phận không thể thiếu trong hệ giàn giáo, đảm nhận vai trò cố định và chống rung cho khung giàn giáo. Chéo giàn giáo H có 2 kích thước:

  • 1710mm dùng cho khung 1200mm và 900mm
  • 1960mm dùng cho khung 1700mm và 1530mm

2.1.3 Phụ kiện giàn giáo

  • Cùm xoay: Là bộ phận kết nối các ống thép với khung giàn giáo, giúp toàn bộ hệ thống chịu được trọng tải lớn.
  • Kích tăng: gồm 2 loại cơ bản
  • Kích tăng U: được lắp đặt trên đầu các giàn giáo làm giá đỡ để đặt xà gồ, tạo khung chống sàn cố định.
  • Kích tăng bằng: Dùng làm đế của giàn giáo để điều chỉnh độ cao. Ngoài ra còn được sử dụng cùng với cốp pha sàn để đổ bê tông hiệu quả.
  • Cầu thang: Được lắp đặt trên bộ khung của giàn giáo với 2 móc khóa để cố định, giúp công nhân di chuyển lên xuống một cách thuận tiện.
  • Mâm giàn giáo (sàn thao tác): Dùng để gác lên khung giàn giáo với móc khóa an toàn. Móc khóa được đặt ở 2 đầu để gắn vào cầu thang giàn giáo.
  • Cây chống: Bao gồm 2 loại phổ biến là chống tăng và chống xiên, dùng để làm hệ thống đỡ sàn.
  • Bánh xe: Có 2 loại, có phanh và không phanh. Bánh xe giúp di chuyển giàn giáo thuận tiện và nhanh gọn hơn.

Các phụ kiện của giàn giáo là những thành phần bổ sung cùng với khung chữ H để tạo thành một hệ thống giàn giáo hoàn chỉnh. Các phụ kiện này giúp tăng tính linh hoạt, hiệu suất và an toàn của giàn giáo trong quá trình thi công.

2.2 Kích thước của giàn giáo chữ H

Kích thước của giàn giáo chữ H (Kích thước giàn giáo khung) có thể thay đổi tùy theo các yêu cầu xây dựng và thiết kế của công trình. Tuy nhiên, dưới đây là một số thông số thường gặp:

  • Chiều cao: Thường từ 1,5m đến 2,5m cho mỗi tầng, nhưng có thể điều chỉnh tùy theo nhu cầu.
  • Chiều rộng: Thường từ 0,7m đến 1,2m, tạo đủ không gian cho người lao động di chuyển.
  • Chiều dài: Tùy thuộc vào công trình, chiều dài của giàn giáo có thể biến đổi.

Nên đảm bảo rằng, việc sử dụng giàn giáo chữ H cần phải tuân thủ các quy định về an toàn và hướng dẫn của nhà sản xuất để đảm bảo tính an toàn và hiệu quả trong quá trình xây dựng.

Kích thước giàn giáo chữ H

3. Thông số kỹ thuật giàn giáo chữ H

Thông số kỹ thuật của giàn giáo chữ H sẽ giống nhau về cả 2 loại là sơn dầu hay mạ kẽm, vì vậy Tân An Phát chỉ chia sẻ thông tin thông số dựa theo kích thước của 4 loại dàn giáo chữ H thông dụng nhất hiện nay như sau:

3.1 Khung giàn giáo chữ H 1700mm x 1250mm

  • Phân loại: tiêu chuẩn và dày 2.0mm
  • Chất liệu: Sắt mạ kẽm
  • Đường kính ống: Ø42
  • Kích thước (Cao x rộng): 1700mm x 1250mm
  • Trọng lượng: 9 - 9.5kg (loại tiêu chuẩn), 12 - 12.5kg (loại dày 2.0mm)
  • Công nghệ hàn: MIG
  • Tải trọng phá hủy: 9.690kg (loại tiêu chuẩn), 10.300kg (loại dày 2.0mm)

3.2 Khung giàn giáo chữ H 1530 mm x 1250mm

  • Phân loại: tiêu chuẩn và dày 2.0mm
  • Chất liệu: Sắt mạ kẽm
  • Đường kính ống: Ø42
  • Kích thước (Cao x rộng): 1530mm x 1250mm
  • Trọng lượng: 8.5 - 9kg (loại tiêu chuẩn), 11 - 11.5kg (loại dày 2.0mm)
  • Công nghệ hàn MIG
  • Tải trọng phá hủy: 12.700kg (loại dày 2.0mm)

3.3 Khung giàn giáo chữ H 1200mm x 1250mm

  • Phân loại: dày 1.8mm và dày 2.0mm
  • Chất liệu: Sắt mạ kẽm
  • Đường kính ống: Ø42
  • Kích thước (Cao x rộng): 1200mm x 1250mm
  • Trọng lượng: 8 - 8.5kg (loại dày 1.8mm), 8.5 - 9kg (loại dày 2.0mm)
  • Công nghệ hàn MIG

3.4 Khung giàn giáo chữ H 900mm x 1250mm

  • Phân loại: dày 1.8mm và dày 2.0mm
  • Chất liệu: Sắt mạ kẽm
  • Đường kính ống: Ø42
  • Kích thước (Cao x rộng): 900mm x 1250mm
  • Trọng lượng: 6.5 - 7kg (loại dày 1.8mm), 7 - 7.5kg (loại dày 2.0mm)
  • Công nghệ hàn MIG
  • Tải trọng phá hủy: 11.000 kg (loại dày 1.8mm)

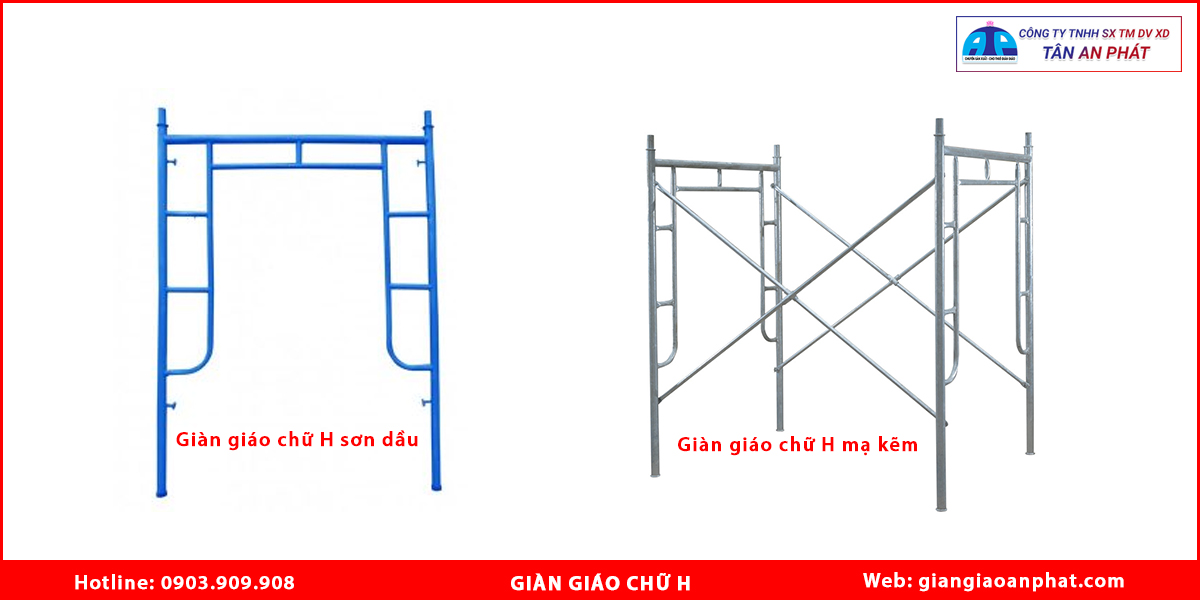

Những loại giàn giáo chữ H thông dụng

4. Các loại giàn giáo chữ H được sử dụng nhiều nhất

Có nhiều loại giàn giáo chữ H được sử dụng trong ngành xây dựng. Tùy thuộc vào yêu cầu của công trình xây dựng, dựa vào vật liệu chế tạo, độ dày và kích thước của giàn giáo, có 2 loại giàn giáo chữ H phổ biến có thể kể đến, đó là : giàn giáo khung sơn dầugiàn giáo khung mạ kẽm

4.1 Giàn giáo khung sơn dầu

Giàn giáo khung sơn dầu có lớp sơn bảo vệ bên ngoài, có thể nâng cao sự an toàn dành cho khung, độ tin cậy và tuổi thọ của giàn giáo. Lớp sơn được áp dụng cho giàn giáo giúp loại bỏ khả năng oxi hóa khi công nhân tiếp xúc độ ẩm với giàn giáo.

4.2 Giàn giáo khung mạ kẽm

Khác với khung sơn dầu, giàn giáo khung mạ kẽm được phủ kim loại bằng lớp kẽm giúp bảo vệ khung giàn giáo khỏi bị ăn mòn hoặc rỉ sét. Do đó, giàn giáo khung mạ kẽm sẽ duy trì mạnh mẽ và bền bỉ hơn theo thời gian.

Giàn giáo khung mạ kẽm được sử dụng nhiều hơn giàn khung sơn dầu. Giàn khung sơn dầu có lớp sơn bên ngoài, theo thời gian và khí hậu thời tiết thì lớp sơn này dễ bị bong tróc khiến vật liệu bị rỉ sét và suy giảm chất lượng. Giàn khung mạ kẽm có độ bền cao hơn nhờ khả năng chống oxi hóa và trong điều kiện thời tiết khắc nghiệt cũng ít bị ảnh hưởng.

Ưu điểm giàn giáo chữ H

5. Những lý do nên sử dụng giàn giáo chữ H

Trên thị trường hiện nay có 3 loại giàn giáo phổ biến và rộng rãi trong các công trình xây dựng với quy mô lớn nhỏ khác nhau là giàn giáo chữ H (dàn giáo khung)giàn giáo Nêm và Giàn giáo Ringlock. Tuy nhiên dàn giáo chữ H vẫn là loại giàn giáo được sử dụng nhiều nhất vì những lý do như được sử dụng đầu tiên và đã quen với người dùng. Ngoài ra, dàn còn có một số những ưu điểm khác như:

5.1 Đa dạng về kích thước

Giàn giáo chữ H với sự đa dạng về kích thước nên đáp ứng được những nhu cầu sử dụng khác nhau cho từng loại công trình từ quy mô lớn cho đến nhỏ, vì vậy đây là lý do loại dàn giáo này rất được ưa chuộng đối với các nhà thầu.

5.2 Độ an toàn và ổn định cao

Độ an toàn và độ ổn định cao của giàn giáo chữ H đã được chứng minh qua thời gian từ xưa đến nay, từ công trình nhỏ đến lớn, ngoài ra với việc được sử dụng phổ biến nên người dùng cũng có nhiều sáng chế trong việc lắp đặt giúp gia tăng độ toàn cho loại giàn giáo này.

5.3 Dễ dàng lắp đặt, tháo dỡ và di chuyển

Với cấu tạo đặc biệt nên giàn giáo chữ H có thể lắp đặt một cách dễ dàng, nhanh chóng đồng thời việc tháo dỡ cũng rất dễ dàng, ngoài ra việc di chuyển loại dàn giáo này cũng rất tiện lợi, điều này là một trong những lý do khiến loại giàn giáo này được ưu chuộng vì giúp tiết kiệm rất nhiều thời gian, công sức và chi phí.

5.4 Dễ dàng kiểm tra và bảo trì

Giàn giáo chữ H có cấu trúc đơn giản nên rất dễ dàng trong việc kiểm tra và bảo trì. Các thành phần như thanh thép và khóa nối có thể được kiểm tra và thay thế khi cần thiết.

5.5 Độ bền cao

Cấu trúc khung chắc chắn cùng vật liệu chất lượng làm cho giàn giáo chữ H có khả năng chịu tải cao, đảm bảo tính bền bỉ và độ bền cao trong quá trình sử dụng, thực tế cũng đã chứng minh loại giàn giáo này được sử dụng với tuổi thọ rất cao.

Ngoài ra còn rất nhiều lý do khác khiến giàn giáo chữ H luôn là sự lựa chọn được ưu tiên hàng đầu khi sử dụng đối với các công trình hiện nay. Quý khách hãy liên hệ ngay với Tân An Phát để được tư vấn chi tiết và nhận những ưu đãi hấp dẫn khi hợp tác với Tân An Phát trong việc đặt mua giàn giáo chữ H hay nhu cầu cần thuê dàn giáo chữ H.

Lắp đặt giàn giáo chữ H

6. Quy trình lắp đặt giàn giáo chữ H

Quy trình lắp đặt giàn giáo chữ H hay quy trình lắp dựng giàn giáo H đạt chuẩn dưới đây bao gồm 5 bước nhằm đảm bảo cho việc lắp đặt được đúng kỹ thuật, giúp đảm bảo về sự ổn định, an toàn cho việc thi công công trình. Quý khách có thể tham khảo qua chi tiết dưới đây hoặc liên hệ trực tiếp đến giàn giáo An Phát theo Hotline 0909 909 908 để được tư vấn chi tiết.

Bước 1: Lắp bệ kích

  • Xác định vị trí và các điểm cần lắp đặt giàn giáo dựa trên kế hoạch thi công và bản vẽ kỹ thuật.
  • Đặt bệ kích bao gồm bệ và kích.
  • Kết nối các bệ kích với nhau bằng các thanh giằng ngang và giằng chéo để tạo thành khung cơ bản.

Bước 2: Lắp khung tam giác

  • Gắn khung tam giác vào mỗi bệ kích
  • Đảm bảo các bộ phận cuối cùng của khung tam giác tiếp xúc với đai ốc cánh để đảm bảo độ chắc chắn.

Bước 3: Lắp thanh giằng nằm ngang và chéo

  • Kết hợp và gắn các thanh giằng nằm ngang vào các khung tam giác
  • Gắn các thanh giằng chéo để tạo cấu trúc ổn định cho giàn giáo.

Bước 4: Lắp khớp nối và bệ kích đỡ phía trên

  • Lắp khớp nối giữa các khung tam giác để kết nối chúng
  • Sử dụng chốt giữ khớp nối để làm chặt khớp nối
  • Tiếp tục chồng cao các khung tam giác cho đến khi đạt độ cao theo yêu cầu
  • Lắp các bệ kích đỡ phía trên ở các góc của khung tam giác để tạo sự ổn định và hỗ trợ cho hệ thống giàn giáo vững chắc.

Bước 5: Kiểm soát chất lượng và sử dụng

  • Sau khi lắp xong hệ thống giàn giáo, có thể điều chỉnh chiều cao bằng cách sử dụng bệ kích phía dưới và phía trên.
  • Chỉ điều chỉnh trong khoảng từ 0 mm đến 750mm để đảm bảo tính an toàn và ổn định của giàn giáo.

Lưu ý rằng: quy trình lắp dựng dàn giáo khung có thể thay đổi tùy theo các yêu cầu cụ thể của công trình và yêu cầu đảm bảo độ an toàn. Đặc biệt luôn tuân thủ các quy định an toàn khi lắp đặt giàn giáo. Nếu không có kinh nghiệm hoặc kiến thức về công việc này, nên tìm sự hỗ trợ từ các chuyên gia hoặc những người có kinh nghiệm để đảm bảo tính an toàn và hiệu suất của giàn giáo khi sử dụng.

Địa chỉ cung cấp giàn giáo chữ H

7. Bảng giá và địa chỉ cung cấp giàn giáo chữ H uy tín

Ngày nay, hàng ngàn công trình xuất hiện song song cùng những địa điểm cung cấp các vật liệu xây dựng. An toàn xây dựng là vấn đề cần được quan tâm, đầu tư nghiêm túc và kỹ lưỡng. Việc lựa chọn đơn vị cung cấp giàn giáo chữ H uy tín chất lượng là rất quan trọng để đảm bảo rằng khách hàng sẽ nhận được sản phẩm đáng tin cậy và an toàn cho công trình xây dựng của mình.

Với phương châm “An toàn trong xây dựng” cho các công trình, Công ty TNHH Tân An Phát là đơn vị sản xuất những sản phẩm chất lượng cao với giá thành hợp lý. Với trình độ chuyên môn cao cùng sự tận tâm với khách hàng, Công ty TNHH Tân An Phát luôn có đội ngũ xuống trực tiếp hiện trường khảo sát, tư vấn về cách lắp đặt giàn giáo cho phù hợp với thực trạng thi công, mang đến cho các công trình xây dựng của khách hàng sự đảm bảo về độ an toàn, giá cả hợp lý cùng sự hài lòng và tin tưởng về mặt chất lượng sản phẩm.

Giá bán giàn giáo chữ H / giá giàn giáo khung sẽ tùy vào kích thước khác nhau, màu sắc khác nhau mà giá khung giàn giáo sẽ chênh lệch nhau:

  • Loại 1.5m – sơn chống rỉ : giá từ 10 triệu – 11.3 triệu tùy trọng lượng
  • Loại 1.7m – sơn chống rỉ : giá từ 10.6 triệu – 12 triệu tùy trọng lượng
  • Loại 1.5m – mạ kẽm : giá từ 10.4 triệu – 11.8 triệu tùy trọng lượng
  • Loại 1.7m – mạ kẽm : giá từ 11.1 triệu – 12.5 triệu tùy trọng lượng

Để biết thêm thông tin chi tiết, giải đáp mọi thắc mắc cũng như báo giá chi tiết cho từng đơn hàng với số lượng dàn giáo chữ H cụ thể, quý khách có thể liên hệ trực tiếp cho Công ty TNHH Tân An Phát. Chúng tôi luôn sẵn lòng đồng hành cùng quý khách trên con đường hoàn thiện và chinh phục các công trình hoàn mỹ nhất về chất lượng, độ an toàn cùng giá cả hợp lý.
